產品詳情

一、應用范圍

適用于在高溫下易分解，聚合和變質的熱敏性物料的低溫干燥;被**地采用在制藥、化工、食品、電子等行業。

二、工作原理

將物料置于真空負壓條件下，使水的沸點降低，更加容易干燥。而且因為抽除了空氣從而大大的減少了物料的氧化。

三、結構特點

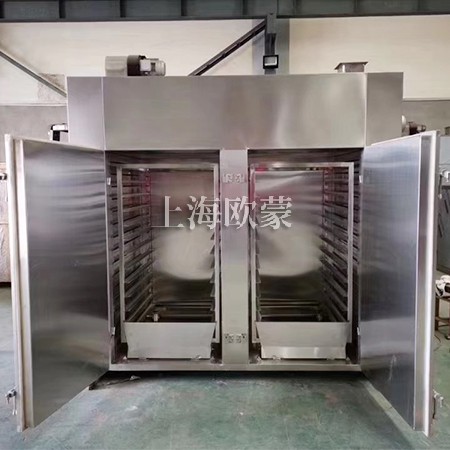

本干燥箱主要由箱體、烘架、外部周轉車、電控系統及烘盤等附件構成。

箱體：首先采用厚度為δ6mm的SUS 304不銹鋼焊接成干燥箱內壁，再用12#槽鋼在外部做加強焊接。加強完成后鋪設保溫材料，再安裝外封板。該烘箱保溫層的厚度為120mm，保溫材料采用**的巖棉。工作室的頂部在制作時設計為拱形結構，此結構在干燥過程中，會使凝結的冷凝水向箱體兩側滑落后匯集到工作室的底部。箱體后部在上方設有抽真空口，抽真空口通徑為DN150。

箱體的左側設有破真空1只，孔徑為DN25并配備專用的衛生級手動球閥。破真空口用于干燥過程結束后，向工作室內注入空氣平衡工作室與外部壓力便于箱門開啟。

箱體的底部制作為凹形結構，此結構便于干燥過程中冷凝水及日常清理時污水的匯集排除。在底部**處設有排污口1只，用于排放冷凝水及日常清理時污水，并且配有專用球閥1只。

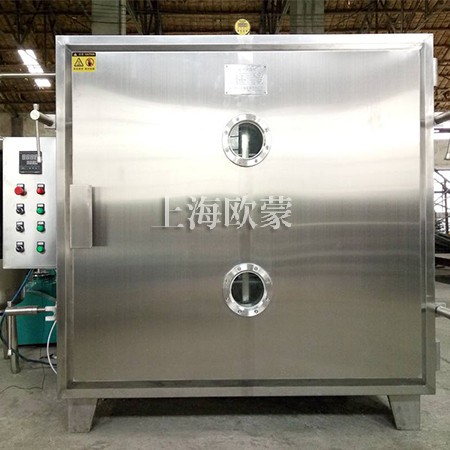

箱門設有觀察用視鏡2只，直徑為150mm。測溫?zé)犭娮杩梢赃x擇軟質探頭，軟質探頭伸入工作室內900mm，可以在此半徑內任意布置。可用于測量工作室溫度，也可測量物料溫度。

觀察視鏡的法蘭材質為SUS 304不銹鋼，視鏡采用***的鋼化玻璃。

四、技術參數

基本技術參數
型號			FZG-5A-W	FZG-3W	FZG-6W	FZG-12W	FZG-16W	FZG-20W
工作室尺寸	寬	(MM)	460	670	670	800	800	800
	深	(MM)	450	670	670	950	950	950
	高	(MM)	850	480	820	820	1100	1300
外型尺寸	寬	(MM)	660	870	870	1000	1000	1000
	深	(MM)	650	870	870	1150	1150	1150
	高	(MM)	1010	680	1020	1020	1300	1500
容積	m3		0.18	0.22	0.37	0.63	0.84	0.99
烘盤	只		5	3	6	12	16	20
烘盤尺寸	mm		40030040	46064045
層			5	3	6	6	8	10
干燥面積	㎡		0.6	0.9	1.8	3.6	4.8	6
極限真空度	mpa		-0.1
熱源			熱水、蒸汽、導熱油
使用溫度	℃		rt+10~150
真空泵	型號		2XZ-4	2XZ-4	2X-8A	2X-8A	2X-8A	2X-15
真空泵	功率	（Kw）	0.55	0.55	1.1	1.1	1.1	1.5
基本技術參數
型號			FZG-24W	FZG-32W	FZG-40W	FZG-48W	FZG-60W	FZG-72W
工作室尺寸	寬	(MM)	800	1100	1100	1200	1480	1480
	深	(MM)	1420	1350	1350	1350	1420	1420
	高	(MM)	1100	1100	1300	1540	1300	1540
外型尺寸	寬	(MM)	1000	1300	1300	1440	1720	1720
	深	(MM)	1620	1550	1550	1590	1660	1660
	高	(MM)	1300	1300	1500	1780	1540	1780
容積	m3		1.25	1.64	1.94	2.5	2.74	3.24
烘盤	只		24	32	40	48	60	72
烘盤尺寸	mm		46064045
層			8	8	10	12	10	12
干燥面積	㎡		7.2	9.6	12	14.4	18	21.6
極限真空度	mpa		-0.1
熱源			熱水、蒸汽、導熱油
使用溫度	℃		rt+10~150
真空泵	型號		2X-15	2X-30	2X-30	2X-30	2X-70	2X-70
真空泵	功率	（Kw）	1.5	3	3	3	5.5	5.5
