安裝說明

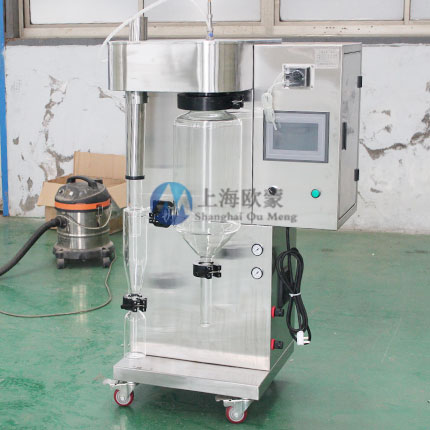

a)小型噴霧干燥機設備的安裝   用雙手將旋風分離器拖住然后接入干燥室固定托板上(置于白色PTFE墊塊上)，鎖緊卡箍即可。

b)管道的安裝  將管道緊縮螺母、密封圈墊片套入旋風分離器的出風管上，然后一起插入設備出風管中，調節干燥室出風口與旋風分離器進風口的位置，使兩個口平直對齊，用卡箍將兩個口連接起來，*后緊縮卡箍。

c)用卡箍將集料瓶和旋風分離器連接起來

d)用卡箍將集料管和干燥室連接起來

e)將噴霧腔安裝到設備上，連接4mm白色氣管(通針用)和6mm藍色氣管(噴霧用)

f)安裝食品級硅膠管至蠕動泵上，并插入噴霧槍進料口

注意：安裝和清洗時注意小心輕放

確認**的部件都已安裝就位后再上電操作

人機界面操作說明

界面（一）

說明:設備上電后，中英文觸摸屏顯示界面，可通過點擊控制面板進入界面

界面（二）

說明：系統快捷主菜單，常用參數設定，在溫度監控和參數設定可在此界面溫度監控中設備溫度曲線，PV和SV中顯示設定溫度和當前溫度，參數設定中操作，如風機頻率（風量大?。鋭颖棉D速（進料速度），通針間隔時間（根據物料屬性可調節通針時間）等等。

界面（三）

安裝**后使用步驟操作方法：（將機器總開關打開→風機打開（設定好所需風量）→加熱器打開（設定好所需溫度）→空壓機打開（設定好所需壓力）→蠕動泵打開（設定好轉速）
